SEÑALAMIENTO VERTICAL
- SEÑALES
PREVENTIVAS (SP)
- SEÑALES
RESTRICTIVAS (SR)
- SEÑALES
INFORMATIVAS DE SERVICIOS Y TURÍSTICAS (SIS Y SIT)
- SEÑALES
INFORMATIVAS DE RECOMENDACIÓN (SIR) E INFORMACIÓN GENERAL
(SIG)
- SEÑALES
INFORMATIVAS DE DESTINO BAJAS Y ELEVADAS (SID–8, SID–9,
SID–10, SID–11, SID–12, SID–13,
SID–14, y SID–15 )
- SEÑALES
PARA PROTECCIÓN DE OBRA (DPP, DPR, DPI, DPC OD-5 Y OD-12)
SEÑALES
PREVENTIVAS (SP)
DEFINICIÓN: SON TABLEROS
FIJADOS EN POSTES, CON SÍMBOLOS QUE TIENEN POR OBJETO PREVENIR
A LOS CONDUCTORES DE VEHÍCULOS SOBRE LA EXISTENCIA DE ALGÚN
PELIGRO EN EL CAMINO Y SU NATURALEZA.
*NOTA:
EL TAMAÑO DEL TABLERO DE LA SEÑAL ESTA EN FUNCIÓN DEL ANCHO
DE LA CARRETERA, CALLE O AVENIDA, ASÍ COMO DE LA UBICACIÓN
DE LAS MISMAS.
SEÑALES
RESTRICTIVAS (SR)
DEFINICIÓN:
SON TABLEROS FIJADOS EN POSTES, CON SÍMBOLOS Y/O LEYENDAS
QUE TIENEN POR OBJETO INDICAR AL USUARIO, LA EXISTENCIA DE
LIMITACIONES FÍSICAS O PROHIBICIONES REGLAMENTARIAS QUE REGULAN
AL TRÁNSITO.
*NOTA:
EL TAMAÑO DEL TABLERO DE LA SEÑAL ESTA EN FUNCIÓN DEL ANCHO
DE LA CARRETERA, CALLE O AVENIDA, ASÍ COMO DE LA UBICACIÓN
DE LAS MISMAS.
SEÑALES INFORMATIVAS DE SERVICIOS Y TURÍSTICAS
(SIS Y SIT)
DEFINICIÓN:
SE UTILIZARÁN PARA INFORMAR A LOS USUARIOS LA EXISTENCIA DE
UN SERVICIO O DE UN LUGAR DE INTERÉS TURÍSTICO Y/O RECREATIVO.
EN ALGUNOS CASOS ESTAS SEÑALES PODRÁN USARSE COMBINADAS CON
UNA INFORMATIVA DE DESTINO EN UN MISMO TABLERO.
*NOTA:
EL TAMAÑO DEL TABLERO DE LA SEÑAL ESTA EN FUNCIÓN DEL ANCHO
DE LA CARRETERA, CALLE O AVENIDA, ASÍ COMO DE LA UBICACIÓN
DE LAS MISMAS.
SEÑALES INFORMATIVAS DE RECOMENDACIÓN
(SIR) E INFORMACIÓN GENERAL (SIG)
DEFINICIÓN:
SE UTILIZARÁN CON FINES EDUCATIVOS PARA RECORDAR A LOS USUARIOS
DETERMINADAS DISPOSICIONES O RECOMENDACIONES DE SEGURIDAD
QUE CONVIENE OBSERVAR DURANTE SU RECORRIDO ( SIR ) Y PARA
PROPORCIONAR A LOS USUARIOS, INFORMACIÓN GENERAL DE CARÁCTER
POBLACIONAL Y GEOGRÁFICO, ASÍ COMO PARA INDICAR NOMBRES DE
OBRAS IMPORTANTES EN EL CAMINO, LÍMITES, UBICACIÓN DE CASETAS
DE COBRO, PUNTOS DE INSPECCIÓN, SENTIDOS DE CIRCULACIÓN DEL
TRÁNSITO, ETC. (SIG).
*NOTA:
EL TAMAÑO DEL TABLERO DE LA SEÑAL ESTA EN FUNCIÓN DEL ANCHO
DE LA CARRETERA, CALLE O AVENIDA, ASÍ COMO DE LA UBICACIÓN
DE LAS MISMAS.
SEÑALES INFORMATIVAS
DE DESTINO BAJAS (SID - 8, SID - 9, SID - 10, y
SID - 11)
SE
USARÁN PARA INFORMAR A LOS USUARIOS SOBRE EL NOMBRE Y LA UBICACIÓN
DE CADA UNO DE LOS DESTINOS QUE SE PRESENTAN A LO LARGO DE
SU RECORRIDO. SU APLICACIÓN ES PRIMORDIAL EN LAS INTERSECCIONES
EN DONDE EL USUARIO DEBE ELEGIR LA RUTA A SEGUIR. SE EMPLEARÁN
EN FORMA SECUENCIAL DE MANERA QUE PERMITAN A LOS CONDUCTORES
PREPARAR CON LA DEBIDA ANTICIPACIÓN SU MANIOBRA EN LA INTERSECCIÓN,
EJECUTARLA EN LUGAR DEBIDO Y CONFIRMAR LA CORRECTA SELECCIÓN
DEL DESTINO.
NOTA:
EL TAMAÑO DEL TABLERO DE LA SEÑAL ESTA EN FUNCIÓN DEL ANCHO
DE LA CARRETERA, CALLE O AVENIDA, ASÍ COMO DE LA UBICACIÓN
DE LAS MISMAS.
SEÑALES INFORMATIVAS
DE DESTINO ELEVADAS (SID–12, SID–13, SID–14,
y SID–15)
SID-12: TIPO DIAGRÁMATICA
SID-13:
TIPO BANDERA SENCILLA
SID-14:
TIPO BANDERA DOBLE
SID-15:
TIPO PUENTE
NOTA:
EL TAMAÑO DEL TABLERO DE LA SEÑAL ESTA EN FUNCIÓN DEL ANCHO
DE LA CARRETERA, CALLE O AVENIDA, ASÍ COMO DE LA UBICACIÓN
DE LAS MISMAS.
SEÑALES PARA PROTECCIÓN
DE OBRA (DPP, DPR, DPI, DPC OD-5 Y OD-12)
SE USARÁN PARA PROPORCIONAR
SEGURIDAD A LOS USUARIOS, PEATONES Y TRABAJADORES Y GUIAR
EL TRANSITO A TRAVÉS DE CALLES Y CARRETERAS EN CONSTRUCCIÓN
O CONSERVACIÓN; TENIENDO CARÁCTER DE TRANSITORIO.
SEÑALES
PREVENTIVAS (DPP)
| DIMENSIONES
[CM] |
| SEÑAL |
TABLERO ADICIONAL |
| . |
UN RENGLÓN |
DOS RENGLONES |
| 86 X 86 CON CEJA |
30 X 122 |
56 X 117 |
| 117 X 117 CON CEJA |
30 X 152 |
61 X 152 |
SEÑALES
RESTRICTIVAS (DPR)
| DIMENSIONES
[CM] |
| SEÑAL |
TABLERO ADICIONAL |
| . |
UN RENGLÓN |
DOS RENGLONES |
| 86 X 86 CON CEJA |
30 X 86 |
56 X 86 |
| 117 X 117 CON CEJA |
30 X 117 |
61 X 117 |
SEÑALES
INFORMATIVAS (DPI-7, DPI-8 Y DPI-9)
|
DIMENSIONES
[CM] |
|
SEÑAL |
|
30 X 178 CON CEJA |
|
40 X 178 CON CEJA |
|
56 X 178 CON CEJA |
SEÑALES
CANALIZADORAS (DPC)
|
DIMENSIONES
[CM] |
|
SEÑAL |
|
30 X 122 SIN CEJA DOS TABLEROS |
|
30 X 244 CON CEJA DOS TABLEROS |

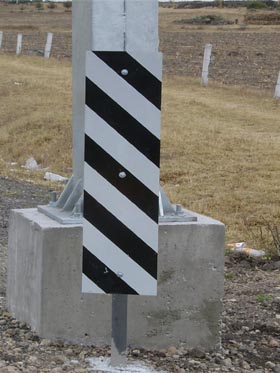

INDICADORES
DE OBTACULOS (OD-5)
|
DIMENSIONES
[CM] |
|
SEÑAL |
|
30 X 122 SIN CEJA |
|
60 X 122 SIN CEJA |
INDICADORES
DE CURVA PELIGROSA (OD-12)
|
DIMENSIONES
[CM] |
|
SEÑAL |
|
30 X 45 SIN CEJA |
|
45 X 60 SIN CEJA |
|
60 X 76 CON CEJA |

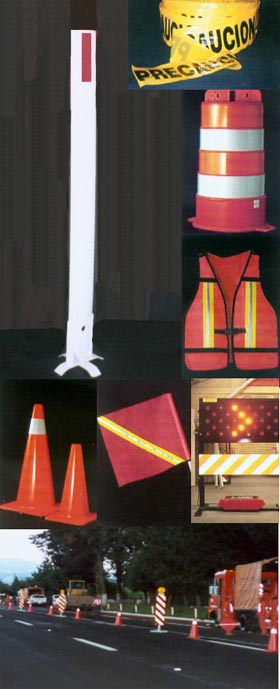

ACCESORIOS
PARA PROTECCIÓN VIAL
 |
VIALETAS,
|
|
BOYAS,
|
|
BANDEROLAS, |
|
CHALECOS, |
|
BARRERA
CENTRAL (TRIBLOCK DE CONCRETO) |
|
CONOS, |
|
INDICADORES
DE ALINEAMIENTO, ETC. |
|
